電機轉子是一個轉動部件，除了電氣設計要求之外，轉子鐵心的緊固性、整體性也要嚴格要求。銅條轉子作為轉子結構型式之一，在高壓防爆電機中應用很廣。銅條轉子有直槽和斜槽兩種。直槽轉子的緊固方式是，轉子沖片疊壓后兩端采用齒狀壓圈直接壓緊沖片（齒狀壓圈厚三 20mm，齒狀壓圈外圓直徑稍小于轉子沖片外圓），這種方法工藝簡單，裝壓后鐵芯整體性好;斜槽轉子由于槽形扭斜，若采用正常齒狀壓圈將造成導條與壓圈槽形干涉，因此，兩端不能直接加正常齒狀壓圈。本文主要介紹斜槽銅條轉子固定方法及相關零件。

斜槽銅條轉子常用固定方法

斜槽銅條轉子常用固定方法是在鐵芯沖片疊壓后兩端加齒壓板（齒壓板為1mm厚的端板點焊齒壓條而成），再用環狀壓圈（壓圈外圓直徑必須小于轉子沖片槽底圓直徑）壓緊齒壓板從而壓緊沖片，轉子鐵芯及兩端齒壓板如圖1、圖2 所示。

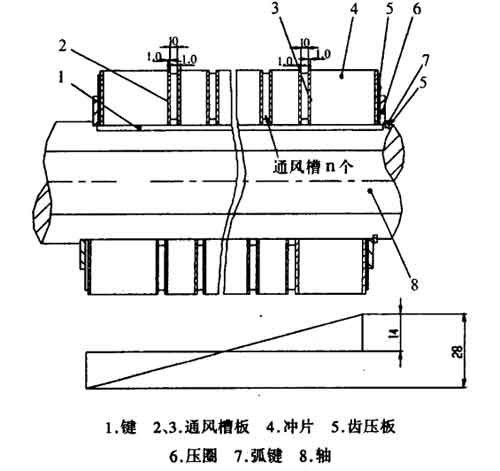

圖1斜槽銅條轉子常用固定方法

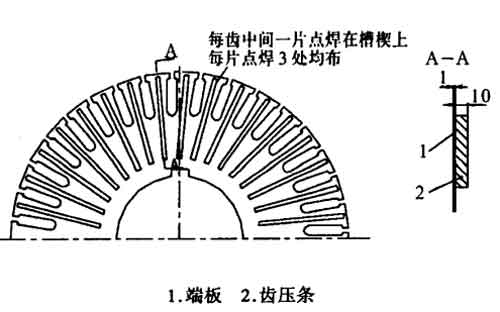

圖2 齒壓板

該結構設計及零件簡單，制造容易，利于批量生產。但因壓圈只能壓在沖片軛部的齒牙條部份,不能壓在沖片齒部的齒壓條，造成端部沖片齒松齒脹超差。特別是遇到?jīng)_片帶較大通風孔時, 齒壓條短，鐵芯疊裝后壓圈壓不緊沖片。而當端環與導條焊接時，裸露的端部沖片受熱后,使齒松齒脹加劇。

斜槽銅條轉子的其他固定方法

（1）對于沖片帶有較大通風孔的轉子鐵芯, 用1 mm厚的端板三片點焊在一起代替齒壓板, 放在鐵芯兩端，再用環狀壓圈（壓圈外圓直徑必須小于轉子沖片槽底圓直徑）壓緊端板從而壓緊沖片。

該種結構實際上是加厚端板而取消齒壓條。 但往往轉子卸去裝壓力后,點焊一起的端板與沖片間離縫。由于點焊端板的強度及壓緊力不夠， 致使端部沖片齒松齒脹依然存在。

（2）轉子沖片螺旋扭斜時，兩端加正常齒狀壓圈壓緊沖片，裝壓后鐵芯整體性好。但工藝復 雜，銅導條插入鐵芯槽形困難，且齒狀壓圈易與導條干涉，滿足不了批量生產需要。

斜槽齒狀壓圈的應用

為解決鐵芯端部沖片齒松齒脹超差問題，防爆高壓電機在斜槽轉子上采用了斜槽齒狀壓圈。讓壓圈齒與沖片齒一起扭斜，保證壓圈壓緊沖片，且壓圈齒不擋沖片槽，不與導條干涉，試驗后效果很好，沖片齒松齒脹超差問題得到解決。

正常齒狀壓圈齒槽的中心線與軸孔的中心線 重合,斜槽齒狀壓圈齒槽中心線與軸孔中心線平行。

斜槽齒裝壓圈如圖3所示。

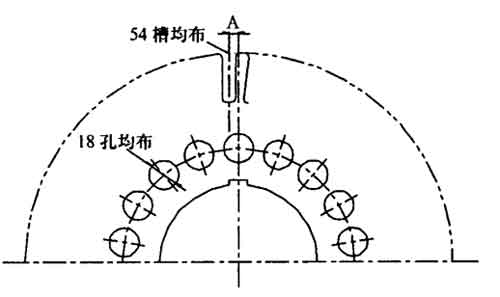

圖3 斜槽齒裝壓圈

綜合增安型同步機定子機架的各種工況，用 ANSYS對增安型同步電動機的定子機架進行優化設計，由計算結果可見,在滿足強度和剛度的前提下，減小了主要部件的厚度，同時也減輕增安型 同步電動機的重量,為企業節省制造成本及定子機架機構優化提供了理論依據。
