防爆電機內部結構原理
發布日期:2015年03月19日 信息來源：河南南洋防爆電機有限公司 點擊數：
防爆電機的系列、品種、規格很多。按定子的相數可分為單相、三相兩類；按轉子繞組形式可分為籠型和繞線型兩類，籠型轉子又可分為普通籠型、深槽籠型、雙籠型三種；按防護形式可分為開啟式、防護式、封閉式等。此外，還可按電機的尺寸、安裝條件、絕緣等級、工作定額等對其進行分類。不同類型的防爆電機，其整體結構和部件構造可能差異較大，但從電機的基本結構來看是大致相同的。

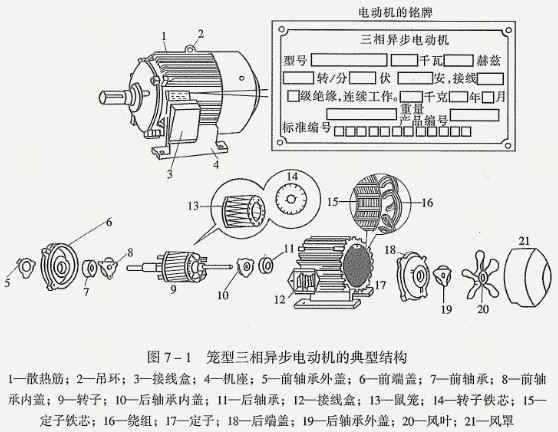

一臺籠型三相異步電動機，它主要由定子和轉子兩大部分組成。
1.定子
防爆電機的定子由機座、定子鐵芯、定子繞組等部件構成。
機座的主要作用是固定和支撐定子鐵芯。機座對防爆電機的通風散熱影響很大，它起著直接導熱、散熱和形成風路的作用。機座兩端裝配有前后端蓋。機座外殼上的接線盒用來連接三相定子繞組的六根引線和接入電源。
定子鐵芯的作用是它可作為電機磁路的一部分和嵌放定子繞組。
定子繞組是電機的電路部分，其作用是感應電動勢，通過電流產生旋轉磁場，以實現機電能量轉換。定子繞組由嵌入鐵芯槽內按一定規律連接的三相繞組構成。定子繞組在槽內部分與鐵芯之間必須可靠絕緣，這部分絕緣稱為槽絕緣。
2.轉子
轉子鐵芯是電機磁路的一部分，其外圓上開槽用以放置轉子繞組。轉子鐵芯一般利用定子沖片沖下后的中間部分加工疊成。
轉子繞組的作用是感應電動勢，流動電流產生電磁轉矩。轉子繞組的結構形式有籠型和繞線型兩種。
3.轉軸
防爆電機的轉軸用來支撐整個轉子的重量，并通過軸伸將機械轉矩傳遞給負載機械。由于轉軸承受較大的轉矩，要求有較高的剛度和機械強度。
4.軸承
軸承的作用是支撐轉子旋轉。中小型防爆電機均采用滾動軸承。大型防爆電機采用滑動軸承，由軸承座支撐。
以上信息由河南省防爆電機有限公司提供，更多防爆電機知識敬請關注本站更新：m.258fb.com
